Moax - RealCom 포트 활성화

원격 제어 장비가 이더넷 케이블 포트가 없고 RS232 포트가 있을 때 Moax 장비를 사용할 수 있습니다.

아래 그림과 같이 PC <-> Moax 장비 <-> 원격 제어 장비를 구성합니다.



네트워크 구상도(Moax 메뉴얼 참조)

하지만 장비를 네트워크 케이블로 연결했다고 끝나는 것이 아닙니다.

우선 PC와 Moax 장비의 이더넷 연결이 정상으로 동작하는지 Ping 테스트를 해줍니다.

Ping 테스트 방법은 다음과 같습니다.



Winodws 검색 -> 명령 프롬프트 or cmd -> ping "Moax IP"

Ping 테스트 결과 성공

위의 화면이 보이면 정상 연결이 된것이며

Ping 테스트 결과 실패

 위의 화면이 보이면 연결이 되지 않았거나 IP를 잘못 입력한 것입니다.



Ping이 정상으로 동작한다면 다음과 같이 장치 관리자를 열어봅시다.

Winodws 검색 -> 장치 관리자

Com1 포트 하나만 활성화 된 화면

포트가 하나도 없거나 COM1포트와 같이 하나만 활성화되어있을 겁니다. 따라서 Serial 포트 활성화를 위한 소프트웨어를 설치해야 합니다.



우선 Moax 장비이기 때문에 Moax 홈페이지에 접속을 합니다. 그 후 장비명을 선택하여 소프트웨어 설치를 진행합니다.

(Windows 버전 일치하여 설치)

https://www.moxa.com/en/support/product-support/software-and-documentation

Windows Driver Manager 설치를 위한 다운로드

프로그램을 설치 후 실행을 진행하면 아래 프로그램이 실행됩니다.

NPort Windows Driver Manager 실행 화면

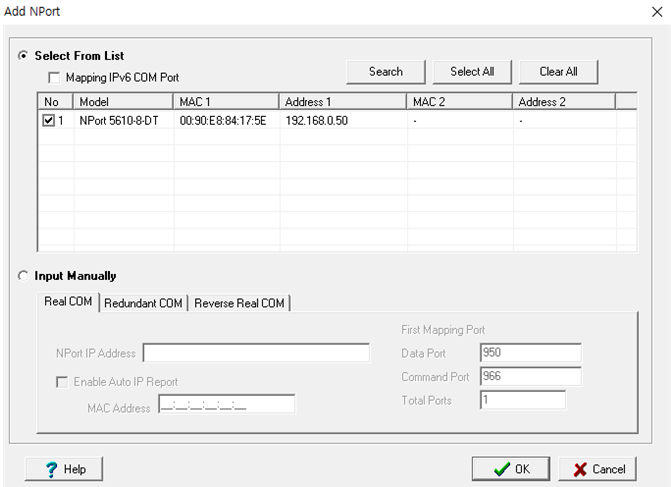

Add를 클릭하여 장비를 추가합시다.

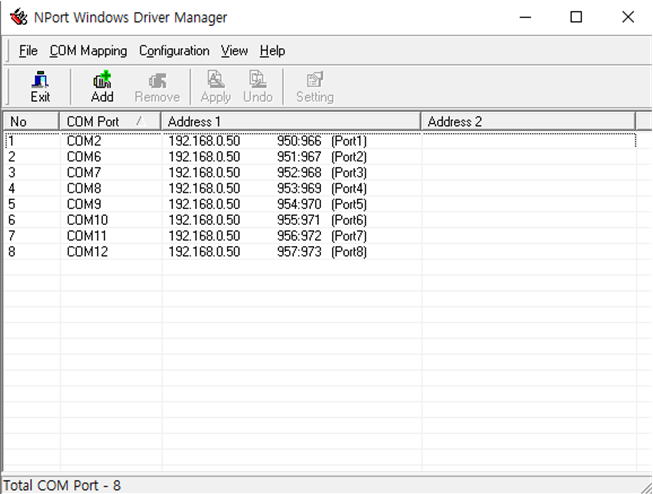

 아래와 같이 COM를 확인할 수 있습니다.

 이제 다시 장치 관리자를 확인하면 다음과 같이 COM 포트가 활성화된 것을 확인할 수 있습니다.

장치관리자 포트 활성화 확인 화면

 Moax 장비의 Port 번호가 PC에서 COM 번호가 몇 번으로 활성화되어있는지 확인할 수 있습니다.



 이제 PC에서 RS232 통신을 지원하는 장비의 네트워크 접속이 가능합니다.

 끝.
